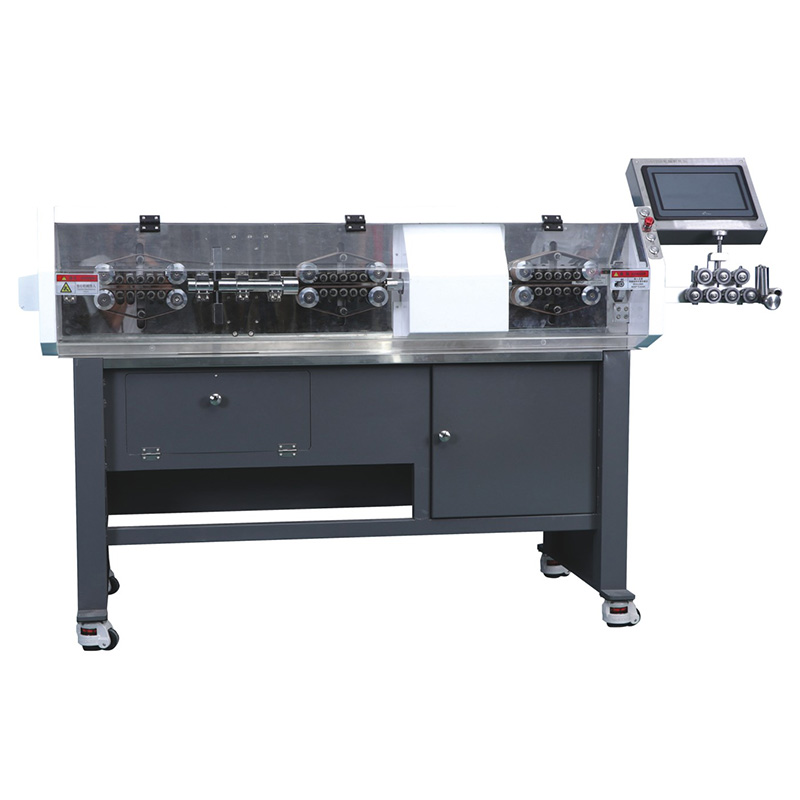

全自動大平方旋轉剝皮裁線機介紹

全自動大平方旋轉剝皮裁線機主要部件：

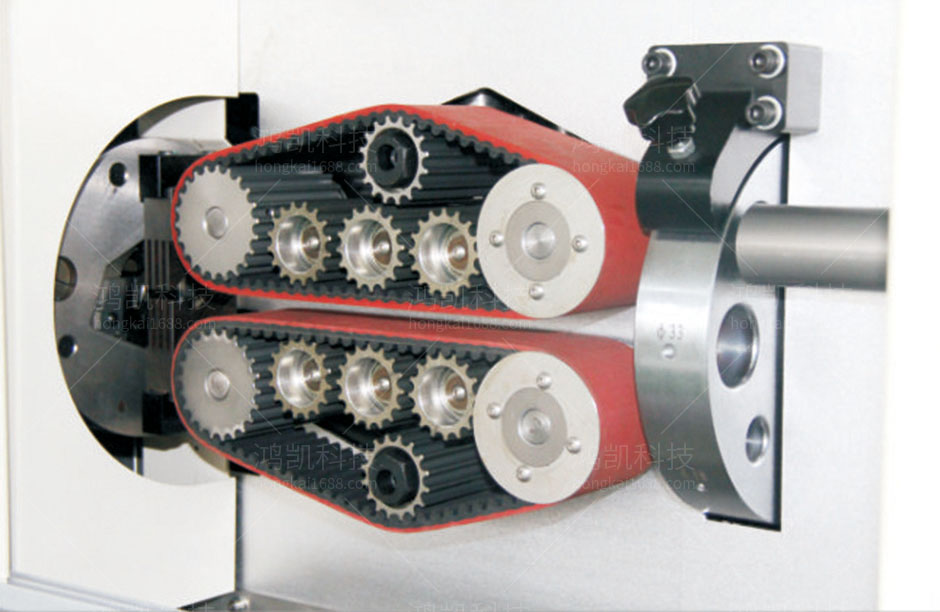

1進線輪：輸送線材及剝出線頭。剝線機在剝短線時既剝線頭又剝線尾（線長小于50mm），在剝線機剝中剝的時候除剝線頭外，還具備剝開中間幾處的功能。
2出線輪：為剝線機輸送線材及剝出線尾。（剝線機在剝短線時沒有作用，需使“出線輪抬起旋鈕”在“u”位置）
3進線輪間隙調節旋鈕：調節剝線機的進線輪間隙，往上旋動間隙增大，往下旋動間隙減小（根據線材的粗細來調整）。
4剝線機進線輪壓力調節旋鈕：調節剝線機的進線輪壓力，拉出后順時針旋轉，進線輪壓力增大，拉出后逆時針旋轉，進線輪壓力減小。（根據線材的線皮強度來確定，即剝線皮的難易，難則壓力增大，易則壓力減小）
5進線輪抬起旋鈕：剝線機穿線時抬起進線輪，順時針轉動旋鈕為抬起進線輪，以便能夠順利穿過線材；工作時放下進線輪逆時針轉動旋鈕為放下進線輪，壓住線材。
6出線輪間隙調節旋鈕：為剝線機調節出線輪間隙，往上旋動間隙增大，往下旋動間隙減小（根據線材的粗細來調整）。
7出線輪壓力調節旋鈕：為剝線機調節出線輪壓力，拉出后逆時針旋轉，出線輪壓力增大，拉出后順時針旋轉，進線輪壓力減小。（根據線材的線皮強度來確定，即剝線機剝線皮的難易，難則壓力增加，易則壓力減小）
8出線輪抬起旋鈕：取出線材時抬起出線輪，逆時針轉動旋鈕為抬起出線輪，以便能夠順利取出線材；工作時放下出線輪，順時針轉動旋鈕為放下出線輪。（當用短剝程序時，應使出線輪抬起）

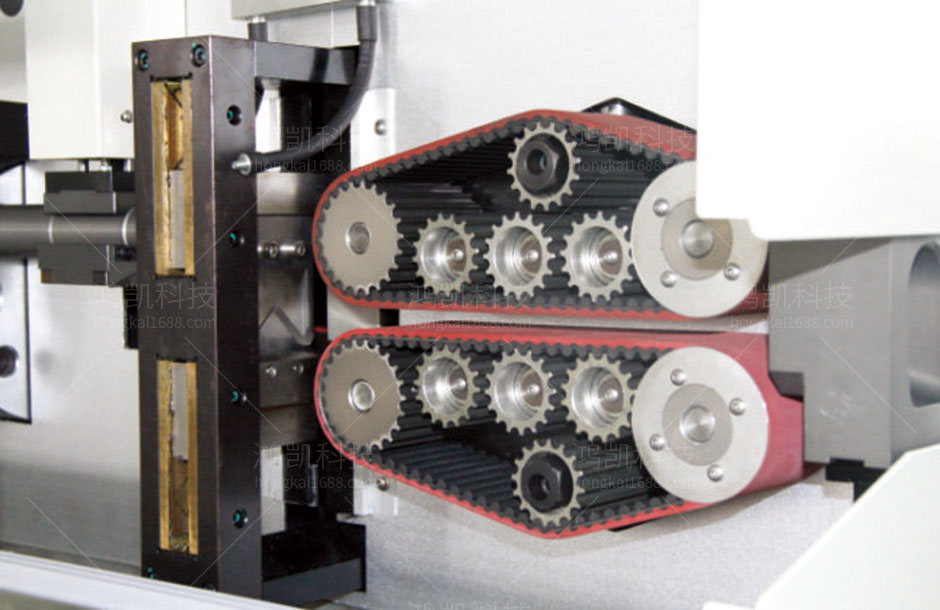

9刀架總成：在剝線機中負責線材的切斷，剝頭和剝尾，停機狀態下，上、下兩刀片需打開到最大，以便線材順利通過刀具。

全自動大平方旋轉剝皮裁線機功能特點

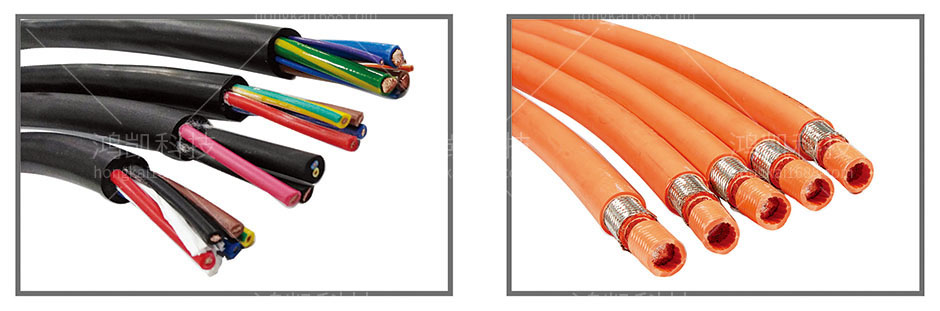

主要用于EV線纜及多層線纜的裁斷剝皮加工
伺服電機控制送料機構，自動調校中心，送料精準
獨特的旋轉刀頭設計，自動定心校正，切割精準
本機裝有編碼器，可對線的長度和剝頭長度進行修正
獨立可移位的雙頭架設計，使本機適用多種規格線材
本機具有省線功能

全自動大平方旋轉剝皮裁線機技術參數

剝線范圍：6-120mm²
導管直徑：6-28mm
最大剝皮長度：前端400mm
后端250mm
切割深度單位：0.01mm
最大剝皮層數：6層
剝皮方式：切刀/剝刀刺破刀
電源：220V50/60Hz
生產率：300-700pcs/h
重量：304kg
尺寸：1440*700*1300mm
