單軸高速絞線機背景技術：

絞線機是一種能廣泛應用于各類軟/硬導體線的絞合機械設備，使多根單支導體扭成一股，達到線材的工藝要求。絞線機按照絞線方式一般可以分為單絞機、對絞機、單軸高速絞線機、退扭機、籠式絞線機、框工絞線機、管式絞線機及盤式絞線機等。絞線機按照絞線方式一般可以分為單絞機、對絞機、單軸高速絞線機、退扭機、籠式絞線機、框工絞線機、管式絞線機及盤式絞線機等。

然而，現有的一些單軸高速絞線機存在許多問題，高速絞線的效率和質量相對較低，且絞線機內部的散熱效果相對較差，同時大多絞線機自由度相對較差，因此，亟需一種單軸高速絞線機。

單軸高速絞線機技術要素：

一種單軸高速絞線機，包括主體箱，所述主體箱底部四角外壁均通過螺栓固定有萬向輪，且四個萬向輪底部外壁均套接有防滑套，所述主體箱頂部和底部內壁均通過螺釘固定有同一個擋板，且擋板一側外壁開有三個通孔，三個所述通孔內壁均通過螺紋連接有送線嘴，且三個送線嘴兩側外壁均通過螺栓固定有金屬片，所述主體箱一側外壁通過螺栓固定有兩個固定件，且兩個固定件遠離主體箱的一側外壁均通過螺紋連接有第一電機，所述第一電機輸出軸通過聯軸器連接有斜齒輪，且斜齒輪一側外壁通過嚙合有另一個斜齒輪，另一個所述斜齒輪圓周內壁套接有固定軸，且固定軸通過螺紋連接有三個繞線筒，其中一個所述繞線筒頂部圓周外壁插接有固定軸承，且固定軸承頂部外壁通過焊接于主體箱頂部內壁，所述主體箱靠近繞線筒一側頂部內壁通過螺栓固定有安裝座，且安裝座底部外壁通過螺釘固定有第二電機，所述第二電機輸出軸通過螺紋連接有風扇，且第二電機兩側外壁均通過螺紋連接有固定架，兩個所述固定架相反一側外壁均通過螺釘固定有保護罩。

單軸高速絞線機功能特點

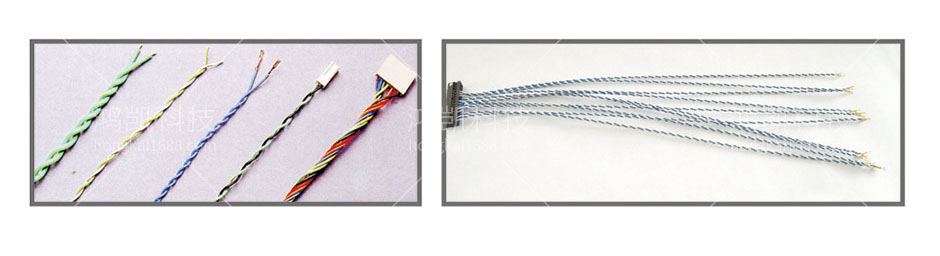

專用于電子線絞線用,出力均勻,品質穩定。可同時絞1-5組電子線
絞線速度和時間可根據客戶要求作調整,并可設定正反轉。
絞線數量呆自行計數。操作簡單,不易故障。

單軸高速絞線機技術總結

本實用新型公開了一種單軸高速絞線機，包括主體箱，所述主體箱底部四角外壁均通過螺栓固定有萬向輪，且四個萬向輪底部外壁均套接有防滑套，所述主體箱頂部和底部內壁均通過螺釘固定有同一個擋板，且擋板一側外壁開有三個通孔，三個所述通孔內壁均通過螺紋連接有送線嘴，且三個送線嘴兩側外壁均通過螺栓固定有金屬片，所述主體箱一側外壁通過螺栓固定有兩個固定件，且兩個固定件遠離主體箱的一側外壁均通過螺紋連接有第一電機，所述第一電機輸出軸通過聯軸器連接有斜齒輪。本實用新型有利于提高絞線機的絞線效率和質量，有利于保證各個電器的正常運行，有利于對線進行規整，進而提高整體的絞線效率，提高了裝置的自由度。

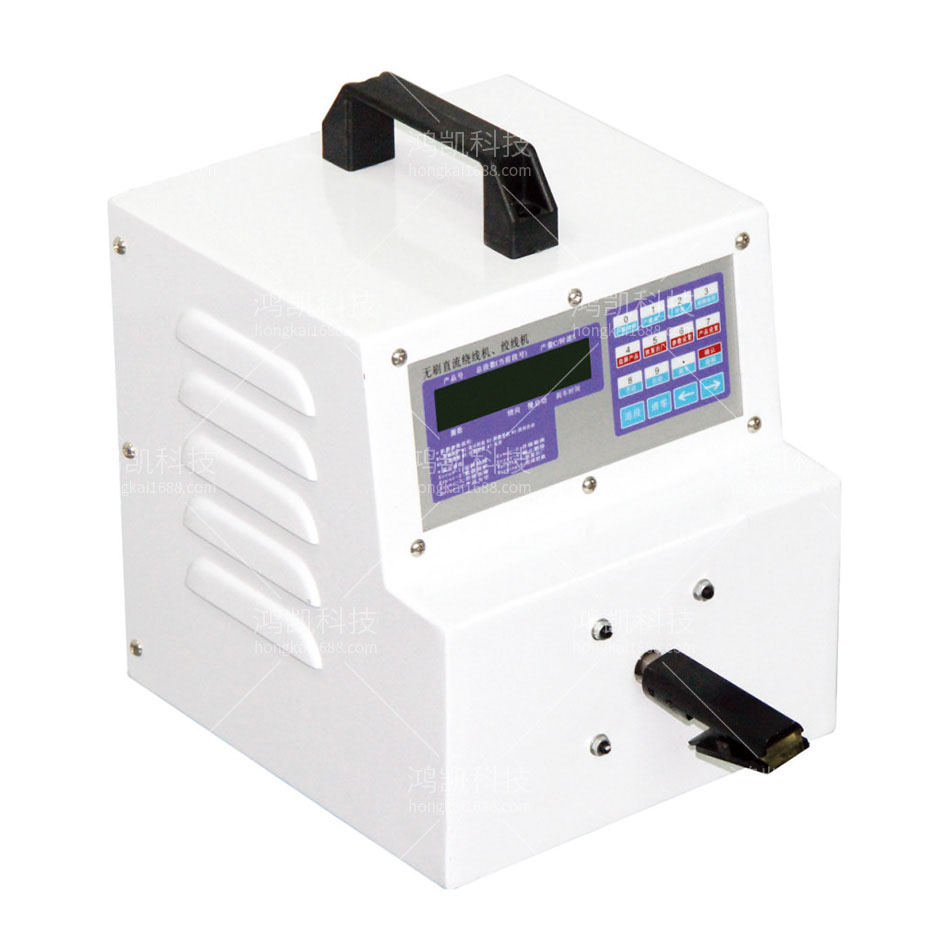

單軸高速絞線機技術參數

機型:YHK-01單軸
功率:90W
重量：8 kg
體積：300x220x310mm
電壓：AV 220V
